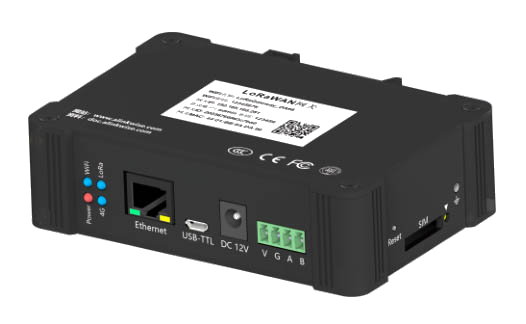

ELV-GW-LWRS系列LoRaWAN网关数字通信单元支持RS485上行输出，可直接配套PLC、DCS相关设备，应用于工控系统的数据交互....
产品咨询：15686295859
1 产品概述
ELV-GW-LWRS系列LoRaWAN网关数字通信单元是我司针对物联网建设，构建LoRa|LoRaWAN自组网通信链路的新一代数字网关设备。本产品支持下行半双工或全双工（定制版本）通信能力，支持4G数据传输，10/100m以太网数据传输等上行通信功能，配合各类应用场景需要，构建物联网数字接入系统，实现场景间物联应用。
ELV-GW-LWRS系列LoRaWAN网关数字通信单元支持RS485上行输出，可直接配套PLC、DCS相关设备，应用于工控系统的数据交互。产品安装形式便捷，可安装于各类电箱中，设备支持远程配置、升级、管理等功能，内嵌Web管理页面方便设备使用维护。
1.1技术特点
l 支持LoRaWAN 1.0.2/1.0.3标准协议；
l 支持LoRaWAN Class A/C；
l 发射功率最高达27dBm，接收机灵敏度可达到-140dBm@SF12；
l 支持内嵌LoRaWAN服务器功能；
l 支持4G、以太网等上行输出方式，数据断网续传；
l 支持RS485上行输出方式配套PLC、DCS相关设备使用；
l 支持本地Web界面配置，支持本地和远程升级及配置；
l 支持UDP，MQTT无缝连接ChripStack LoRaWAN服务器；
l 支持LoRaWAN全球频率计划，支持用户自定频率；
1.2 技术参数
供电电源 | DC24V(DC9~28V宽电压) |
设备功耗 | 平均功耗≤5W，最大功耗10W(集成4G版本)； |
运行温度 | -20~70℃； |
运行湿度 | 0~95%RH(不结露) ； |
防护等级 | IP54； |
外形尺寸 | 120.4×79.7×34mm； |
设备重量 | ≤1kg； |
存储温度 | -40~85℃； |
存储湿度 | 0~95%RH(不结露) ； |
通信参数
LoRa参数 | |
参数名称 | 参数内容 |
传输方式 | LoRa |
传输协议 | LoRaWAN 1.0.2 / LoRaWAN 1.0.3 |
通信模式 | Class A/C |
输出功率 | -1~27dBm |
输入功率 | ＜10dBm |
通信带宽 | 7.8~500kHz |
扩频因子 | SF7~SF12 |
接收灵敏度 | -140dBm@SF12 BW125kHz |
频率范围 | EU433 , CN470 , CN779 , EU868 , AS923 , AU915 , KR920 |
信道 | 半双工模式，8路LoRa接收通道，1路LoRa下发通道 |
WiFi参数 | |
参数名称 | 参数内容 |
工作模式 | STA/AP/STA+AP |
WDS功能 | 支持WDS无线桥接 |
无线安全 | 64/128/152位WEP加密WPA-PSK WPA2-PSKWPA/WPA2安全机制 |
速率 | 150Mpbs |
4G参数 | |
参数名称 | 参数内容 |
频段制式 | LTE FDD:B1/B3/B8 |
LTE TDD:B38/B39/B40/B41 | |
TDSCDMA:B34/B39 | |
WCDMA:B1/B8 CDMA:1x/EVDO:BC0 | |
GSM:900/1800 | |
速率 | 上行：150Mbps；下行：50Mbps |
运营支持 | 中国移动、中国联通、中国电信 4G全网通 |
1.3 型号说明
型号： ELV-GW-LWRS - ▢ - ▢ - ▢ - ▢▢
① ② ③ ④⑤
①网关功能 | ③频率范围 | ||
B | 标准版 | 433 | EU433 |
J | 集成NS AS功能 | 470 | CN470 |
②上行功能 | 779 | CN779 | |
C | 基础版 | 868 | EU868 |
G | 集成4G版 | 915 | AU915 |
R | 集成RS485总线 | 920 | KR920 |
RG | 集成4G、RS485总线 | 923 | AS923 |
④版本 | ⑤特殊编码 | ||
Ax | 版本号 | K | 定制 |
