特点 ◆4位数字显示当前温度值 ◆温度预设开关点和开关点动作延时功能 ◆开关输出功能可选（迟滞功能，窗口功能） ◆设有节点动作发光二级管，便于观察 ◆按键调校及现场设置各...
产品咨询：400-0369-118特点
◆4位数字显示当前温度值
◆温度预设开关点和开关点动作延时功能
◆开关输出功能可选（迟滞功能，窗口功能）
◆设有节点动作发光二级管，便于观察
◆按键调校及现场设置各种参数，操作方便
◆2路开关量输出，带载能力1.2A
◆模拟量输出（4～20mA）或RS485数字输出
◆温度接口可330°旋转
技术指标及参数
控制范围 | -50~500℃ | 控制精度 | ≤±0.5%FS |
稳定性 | ≤0.2% /年 | 显示精度 | ±0.1%FS |
显示方式 | 4位数码管 | 显示范围 | -1999~9999 |
电源范围 | 24V±20% | 最大功耗 | < 1W |
负载容量 | <24V 1.2A | 开关类型 | PNP/NPN |
响应时间 | ≤5ms | 开关寿命 | >100万次 |
防护等级 | IP65 | 介质温度 | -20~80℃ |
外形及接线

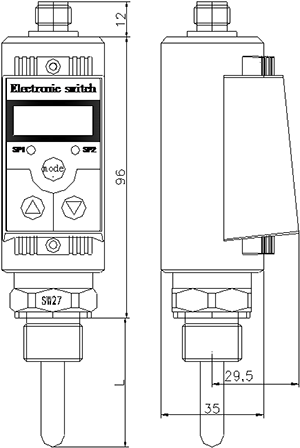

◎尺寸图

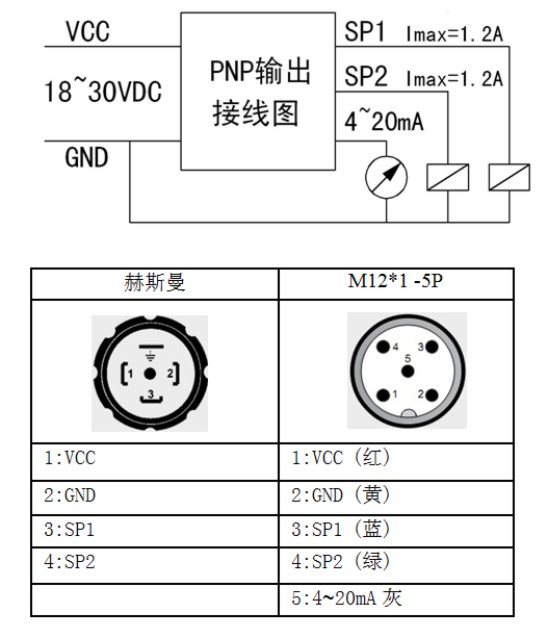

◎接线
机械连接
可以通过温度管接头（DIN3582外螺纹G1/4）（其他尺寸接头可在订货时说明），直接装在液压管路上。在关键应用场合（如剧烈震动或冲击），温度管接头可以通过微型软管进行机械解耦。
电气连接
选型指南
QTK103型压力开关选型指南 | ||||||
QTK103 | ||||||
电器连接 | H | 一路模拟（赫斯曼） | ||||
A | 两路开关+一路模拟（M12-5P） | |||||
螺纹接口 | G12 | G1/2 | ||||
M20 | M20*1.5 | |||||
开关类型 | P | PNP | ||||
N | NPN | |||||
量程 | （…..） | 按需要填写 | ||||
杆长 | L…mm | 杆长 | ||||
