概述

 QYB102 工业型压力变送器 压力变送器、采用进口传感器压力敏感元件,用计算机激光调阻进行温度补偿,采用一体化接线盒设计。具有专用接线端子以及数字显示，安装、校验、维修方便。本系列产品适应于石油、水利、化工、冶金、电力、轻工、科研、环保等各种企事业单位，实现对流体压力的测量并适用于各种场合全天候环境及各种腐蚀性流体。

特点

u 量程覆盖范围宽；

u 防护等级高、精度高、稳定性好、高可靠性；

u 数字压力显示；LED/LCD可选

u 抗冲击、耐振动、工业现场适用；

u 本质安全防爆。

技术指标及参数

外形及连接

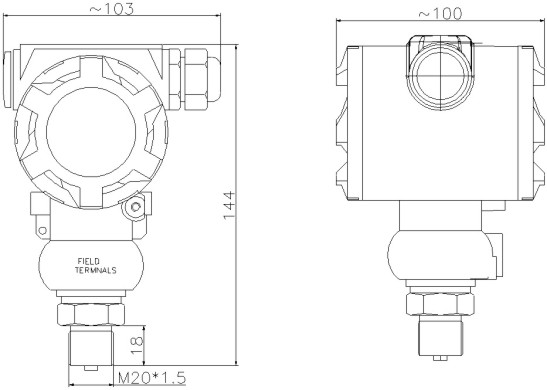

◎尺寸图


◎连接

信号端子设置在电气盒的独立舱内。在接线时，可拧下接线侧的表盖。电源是通过信号线接到变送器的，不需要另外的接线。

信号线可采用双绞线。在电磁干扰较严重的场合，建议使用屏蔽导线，并妥善接地。信号线不要与其它电源线一起穿金属管或放在同一线槽中，也不要在强电设备附近通过。变送器电气壳体上的穿线孔，应当密封或者塞住（用密封胶）以避免电气壳内潮气积聚。如果穿线孔不密封，则安装变送器时，应使穿线孔朝下，以便排除液体。信号线也可以浮空或在信号回路中任何一点接地，变送器外壳也可以接地或不接地。因为变送器通过电容耦合接地，所以检查绝缘电阻时，不能用高于100V的兆欧表，电路检查应采用不大于45V的电压。
