概述

   扩散硅差压变送器由差压传感器、集成放大电路组成，具有稳定性高、动态测量性能好等优点；配置高性能微处理器对传感器非线性和温度漂移进行修正补偿，实现精确的数字数据传送、现场设备诊断，远程双向通信等功能，适合使用在对液体、气体的测量控制中。此变送器有多种量程范围，可以满足各类用户的需求。其广泛应用于冶金、机械、石油、化工、电站、轻工、食品、环保、国防及科研的各个领域。

技术指标及参数

外形及安装

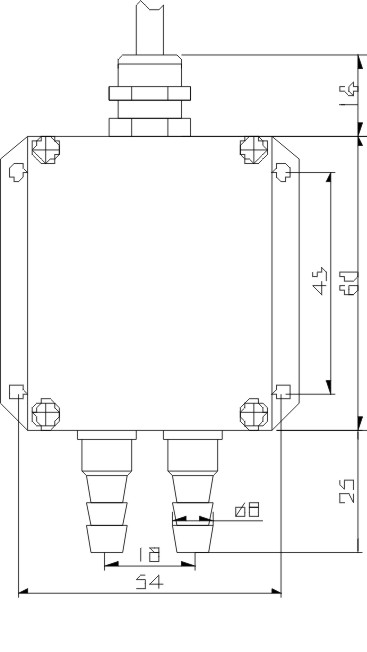

◎尺寸图

◎连接

差压变送器有两个进气口，一个高压进气口，标志为“H”;一个低压进气口，标志为“L”。在安装过程中，不允许有漏气现象，漏气存在会使测量精度降低。

电气连接：差压变送器   电气连接方式：直出线。

具体接线方式如下图示：

两线制4-20mA   红色:电源＋         黄色:电源-

四线制变送器 485

红色:电源＋   黄色:电源-蓝色:485A    绿色:485B
