概述

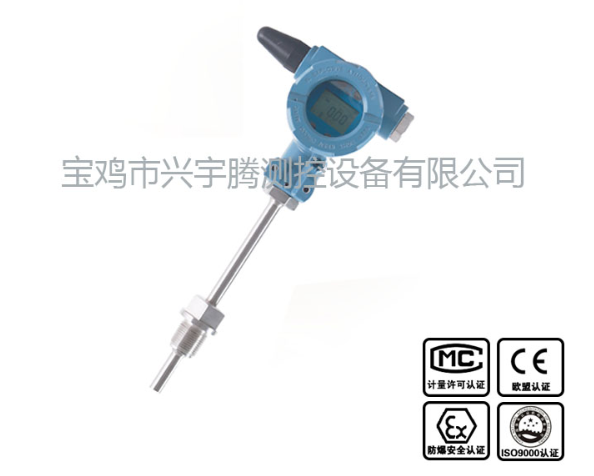

QTB500一体化温度变送器属于QYB系列油水井无线监控系统的配套产品，适用于石油油水井生产、储运工艺过程的温度监测。采用微功耗无线通讯模式，不需要接线，安装更为快捷、安全方便，另有配套无线转接设备，可将诸多无线温度信号转换为MODBUS标准信号通过以太网或串行传输，能够方便的接入测控系统，有着广泛的应用层面。

特点

◆管道温度无线测试，典型应用于油田井口压力监测；

◆防爆设计：隔爆铝壳，电路板系统本质安全；

◆防护等级：IP66，全密封防水设计；

◆ZigBee通讯，可用手抄器对其配置、测试；

◆LCD显示：-40~75℃宽温度工作范围，可显示温度数据、电池电压、无线信道等多种信息；

◆安装方向可调：通过活接或转接头接入现场管道阀门，可调节方向；

◆38Ah高能量锂亚电池，超长工作寿命；

◆高增益天线，无线传输距离达200m以上；

◆定制护线套，防止线缆接头断裂；

技术指标及参数

外形及接线

◎尺寸图

◎安装

1、确定工艺要求的测量范围与要安装的变送器量程一致。

2、工艺安装的接头螺纹规格必须与变送器配套。

3、管道上安装温度变送器，先将管道上的准备安装温度变送器的阀门（针型阀或闸阀）关闭，然后有2种安装方式：(1)将变送器直接旋入阀门的上端口；(2)将活接或转接头旋入阀门的上端口，再将变送器旋入活接或转接头的上端口，此种安装方式以增加活接或转接头来调节方向。安装完毕，开启针型阀阀门确认无渗漏现象，即安装合格。
